WLED является бесплатным веб-приложением для управления адресными светодиодными лентами с устройств на основе микроконтроллеров Espressif Sysytems ESP32. Ниже представлен процесс настройки контроллера КАСЛ-1 для управления адресной лентой.

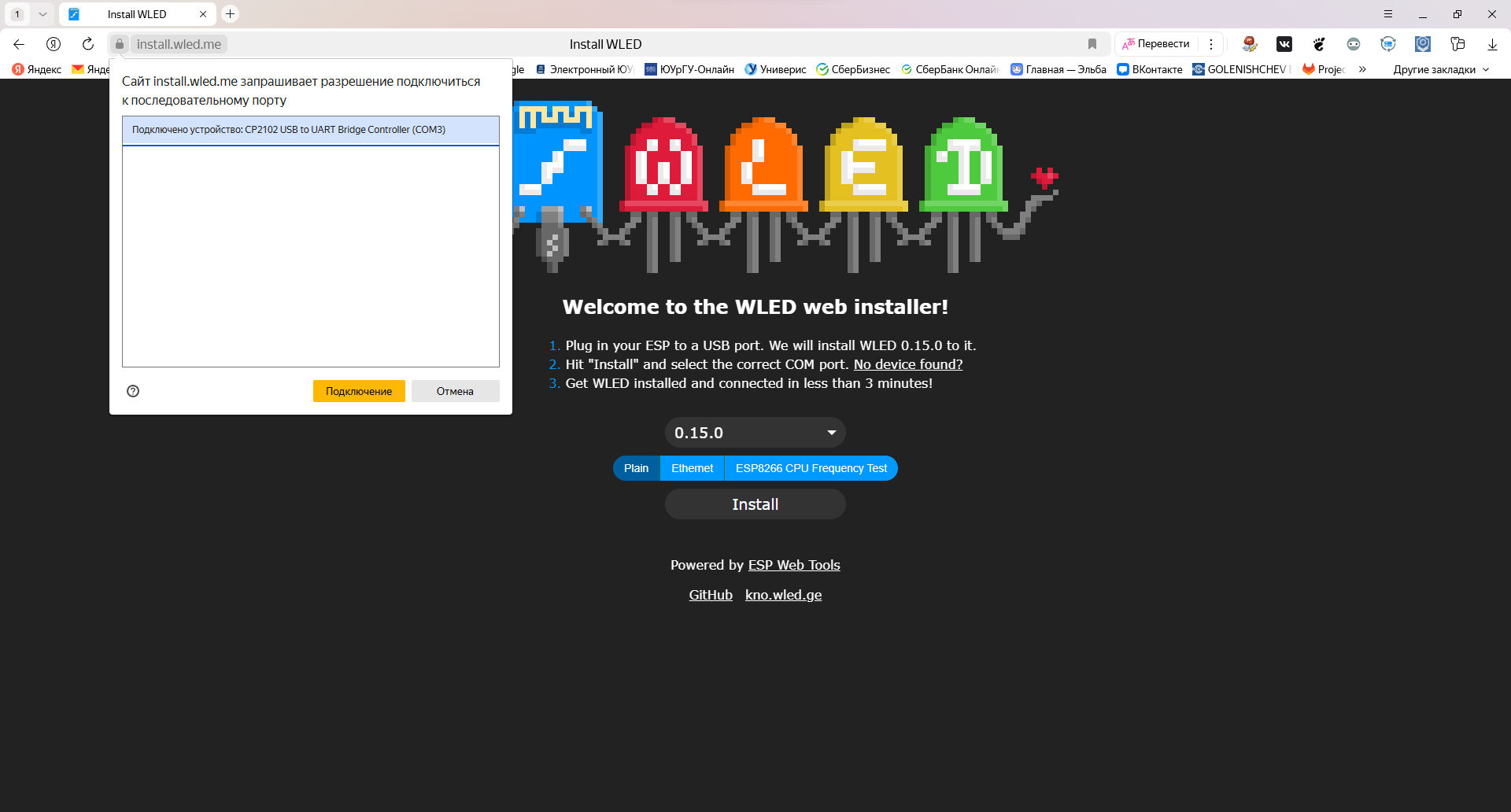

Перейдем в веб-приложение, которое доступно по ссылке install.wled.me, жмем “Install”, выбираем подключенный к ПК наш контроллер КАСЛ-1, Рисунок 1. Жмем “Подключить”. Программа загрузиться в устройство.
Приложение загрузила программу для управления лентами в контроллер, подключенный к компьютеру. Следующий шаг - необходимо подключиться к точке доступа, Рисунок 2. Жмем “CONNECT TO WI-FI”.
Важно! Поддерживается только метод аутентификации WPA2!

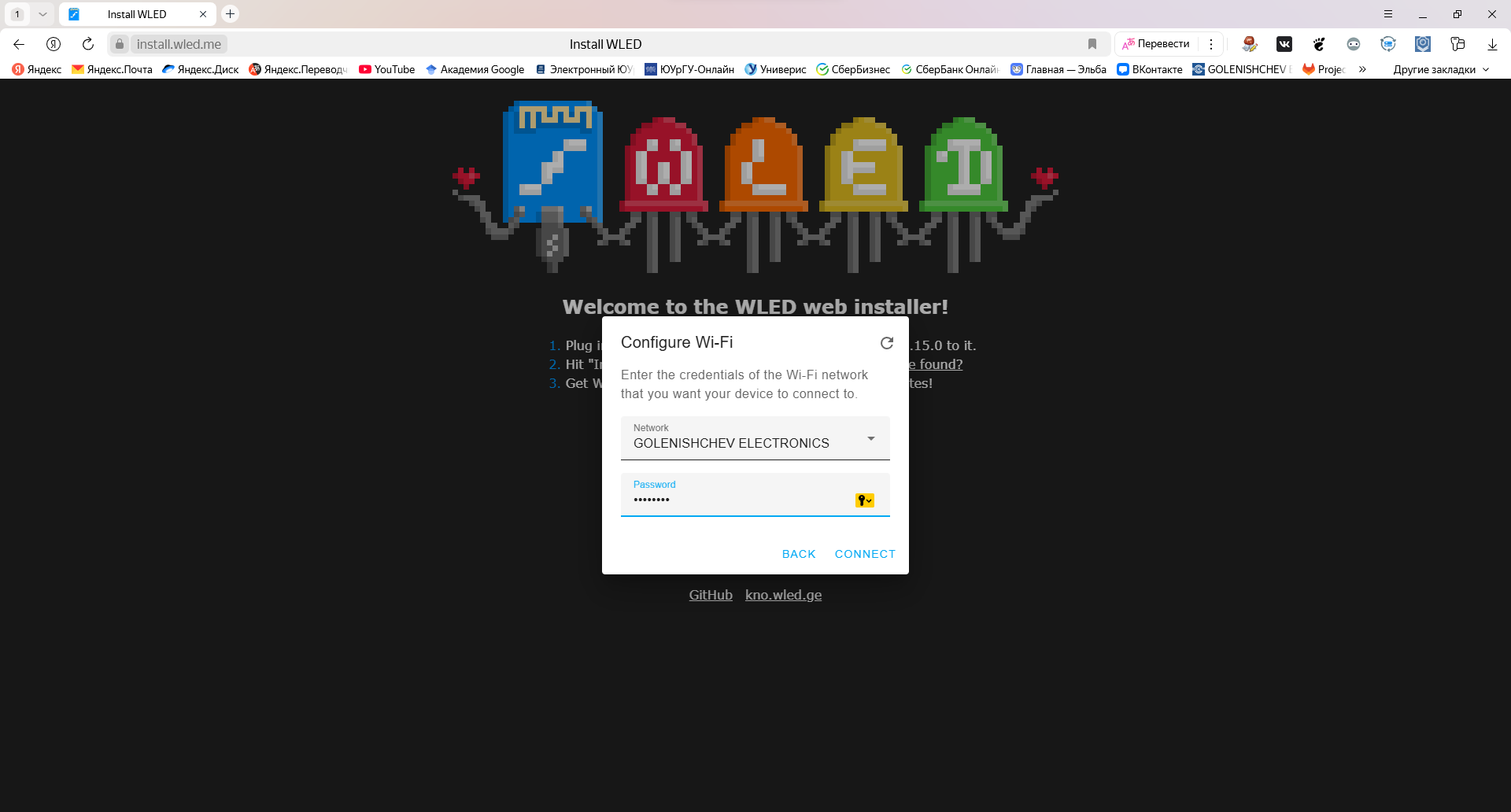

Выбираем в предложенном списке доступных подключений нужную сеть. Вводим пароль, Рисунок 3.

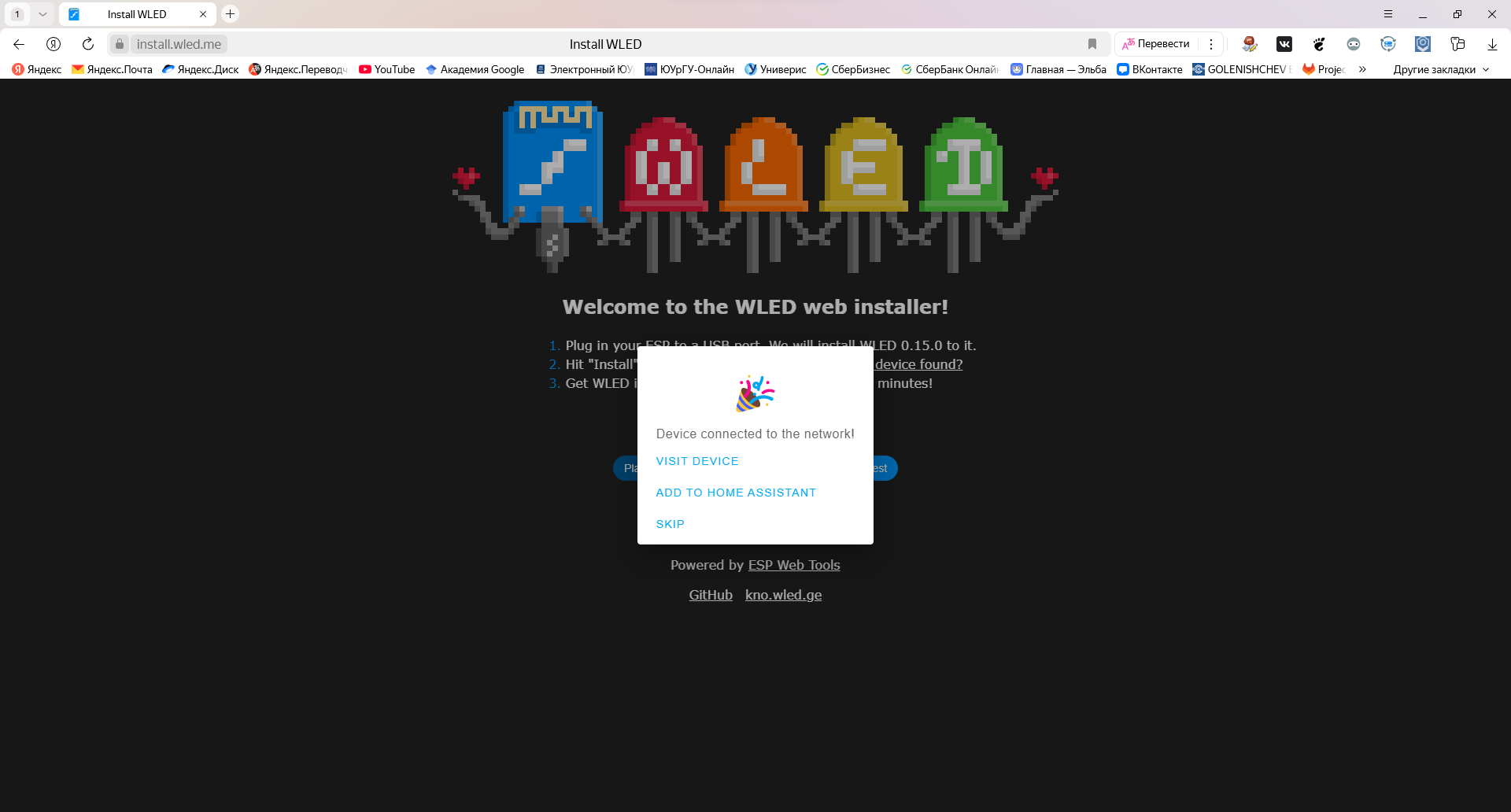

Происходит подключение устройства к сети, это может занять несколько минут. После успешного подключения можно перейти на страницу устройства, если Ваш компьютер подключен к той же сети, Рисунок 4. Если компьютер подключен к другой сети - требуется воспользоваться IP-сканером (приложение для поиска устройств в сети).

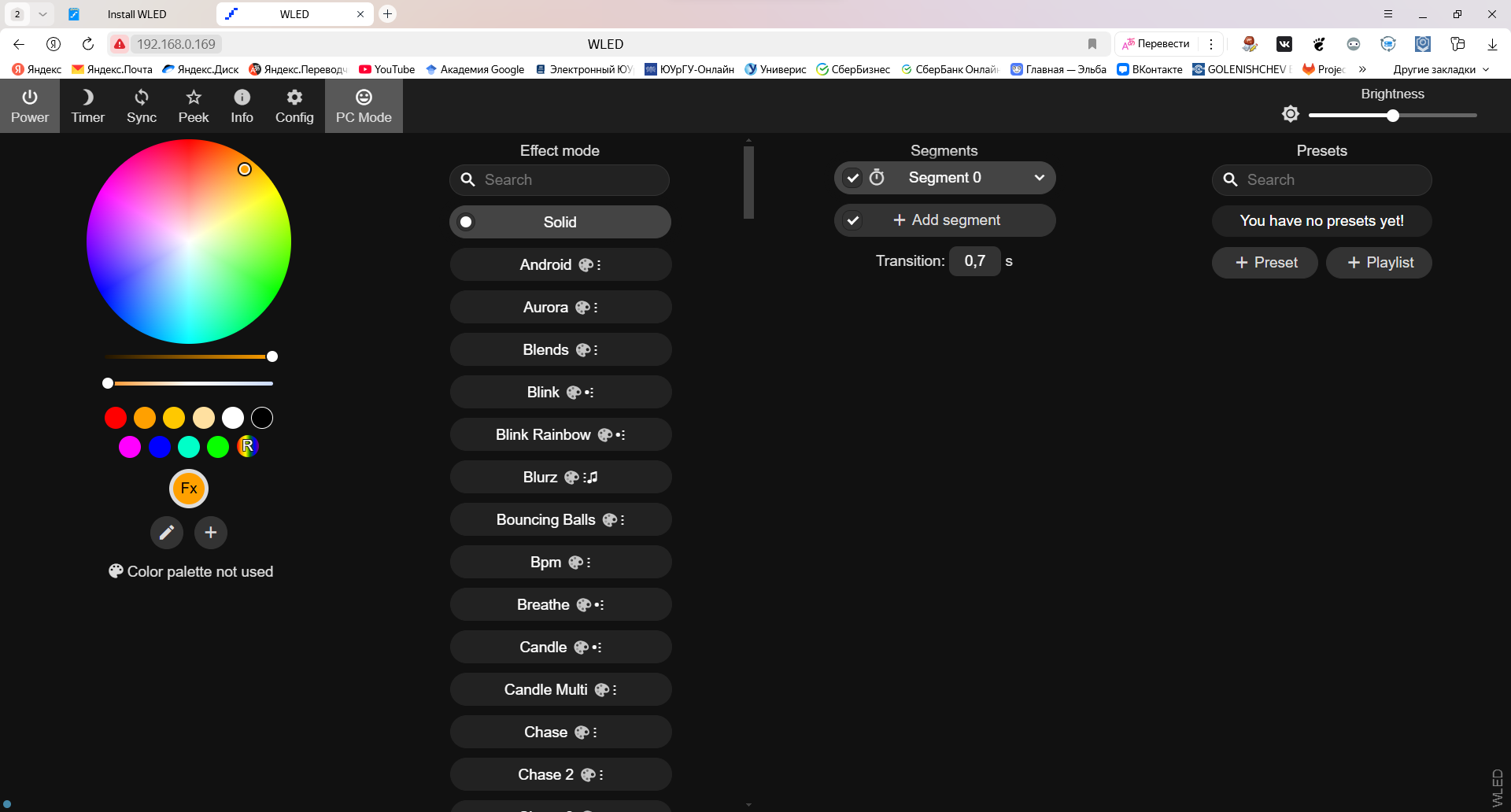

На рисунке 5 показан интерфейс приложения, мы перешли по IP-адресу устройства на веб-страницу.

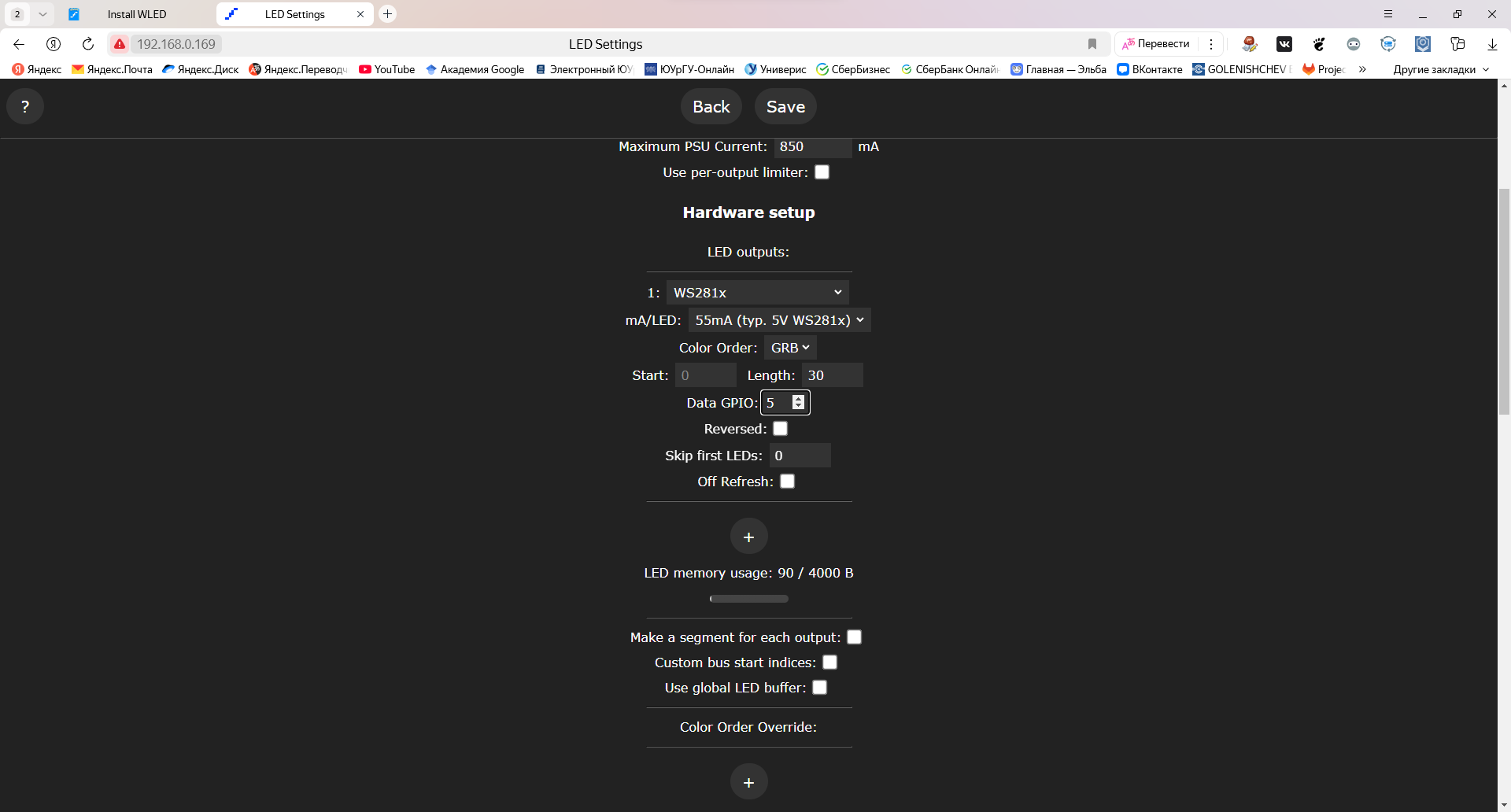

Последний шаг: необходимо произвести настройки конфигурации оборудования. У КАСЛ-1 используется вывод GPIO 5 для управления лентой, Рисунок 6. В настройках приложения можно также указать параметры самой светодиодной ленты. Существует более подробная инструкция по использованию и настройке приложения.
