Наименование изделия: контроллер адресной светодиодной ленты GOLENISHCHEV ELECTRONICS КАСЛ-1.
Функциональное назначение: изделие предназначено для стационарной установки и управления подключенными адресными светодиодными лентами со светодиодами WS2812B и аналогами. Выполнено в корпусе на DIN-рейку.
Питание: максимальная потребляемая мощность прибора мощность менее 3Вт без подключенной ленты. При подключении светодиодной ленты необходимо сложить потребление ленты и максимальную потребляемую мощность прибора для расчета мощности блока питания. Рекомендуется использование блока питания с запасом мощности не менее 20% от расчетного потребления схемы. Питание изделия осуществляется от источника 5 В или 12В в зависимости от типа ленты (выходное напряжение блока питания и ленты должны совпадать).
Подготовка изделия к использованию:
1. Необходимо подключить изделие к ПК через интерфейс USB, для этого потребуется кабель USB-A - USB-C.
2. Загрузить приложение WLED в устройство по инструкции. Для управления лентой используется вывод GPIO 5.

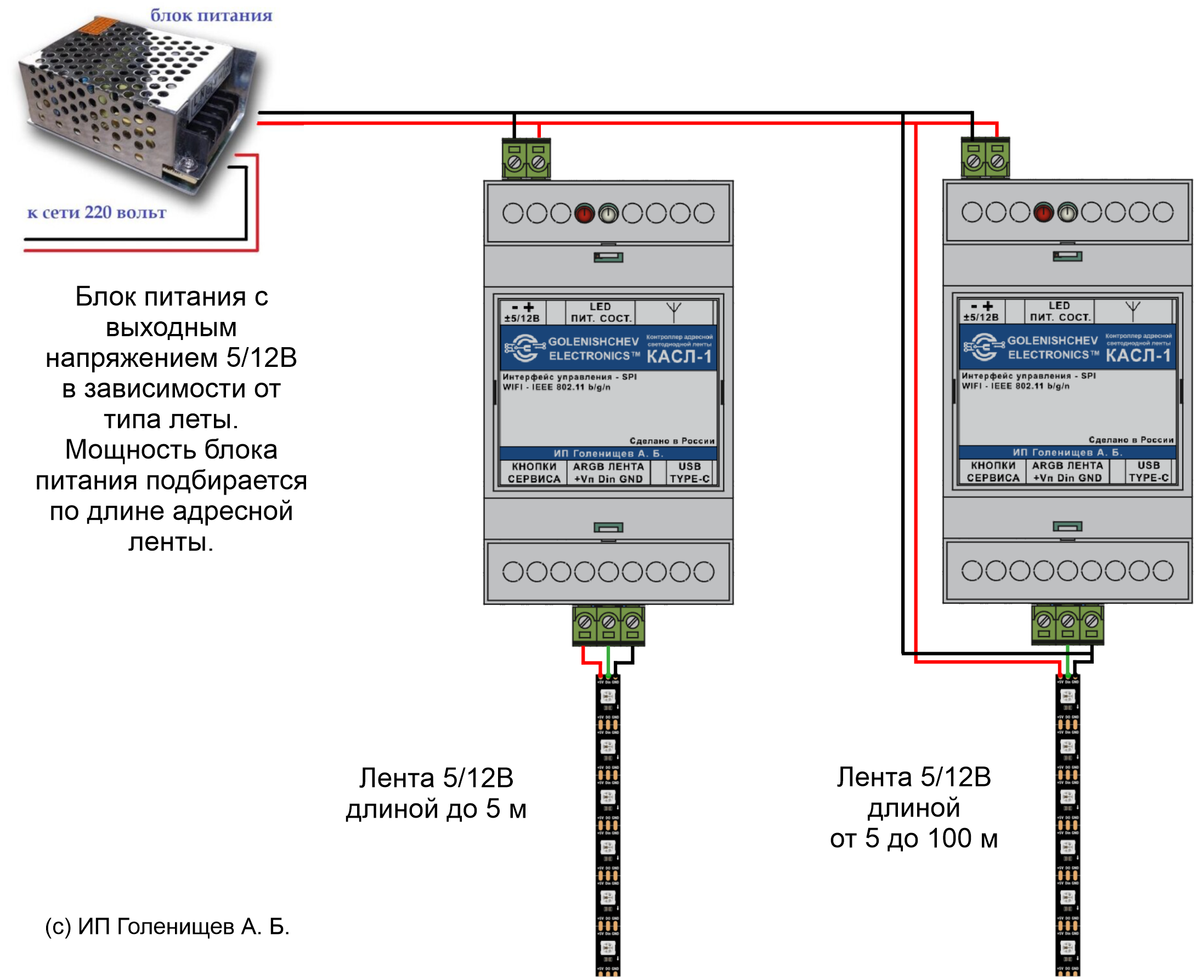

3. Выполнить монтаж прибора в соответствии со схемой подключения, показанной на Рисунке 1.
4. Зайти через браузер на веб-страницу устройства (веб-приложение), включить подсветку. Приятного использования!
Как показано на рисунке 2, прибор внутри имеет кнопки сброса и переключения режима загрузки, которыми можно воспользоваться при возникновении трудностей с установкой микропрограммы.
